Кассетные фанкойлы

Кассетные фанкойлы используются как внутренние терминальные устройства в водяных системах охлаждения и отопления. Основной корпус устанавливается в пространстве за подвесным потолком, а внутри помещения остается видимой только воздухораспределительная панель. Такое исполнение не занимает стены и полезную площадь пола. В линейке Midea представлены компактные четырехпоточные, стандартные четырехпоточные и однопоточные модели.

В двухтрубной системе охлаждение и отопление выполняются через один водяной контур, режим которого меняется по сезону. Четырехтрубный фанкойл подключается к отдельным контурам холодной и горячей воды. При соответствующей схеме центрального оборудования это позволяет поддерживать разные режимы в отдельных зонах здания. Выбор системы зависит от конструкции чиллера, источника тепла, трубопроводов, клапанов и применяемой автоматики.

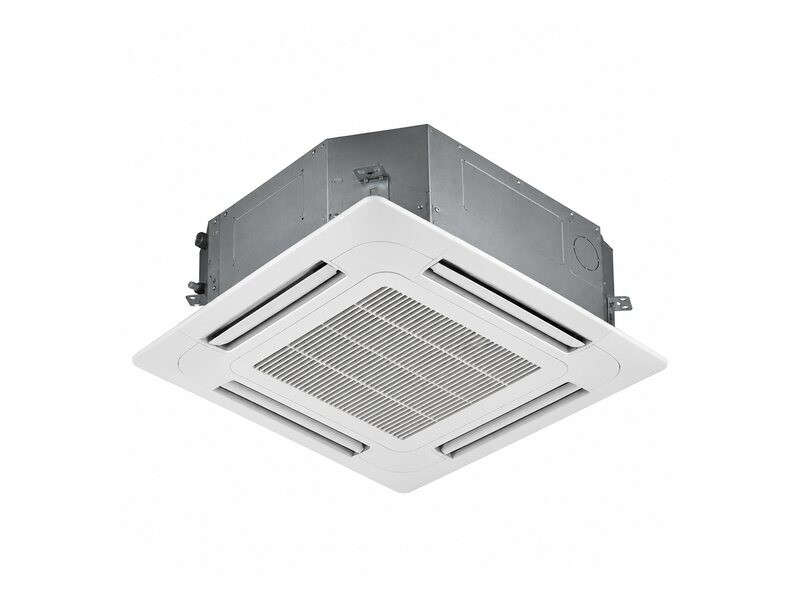

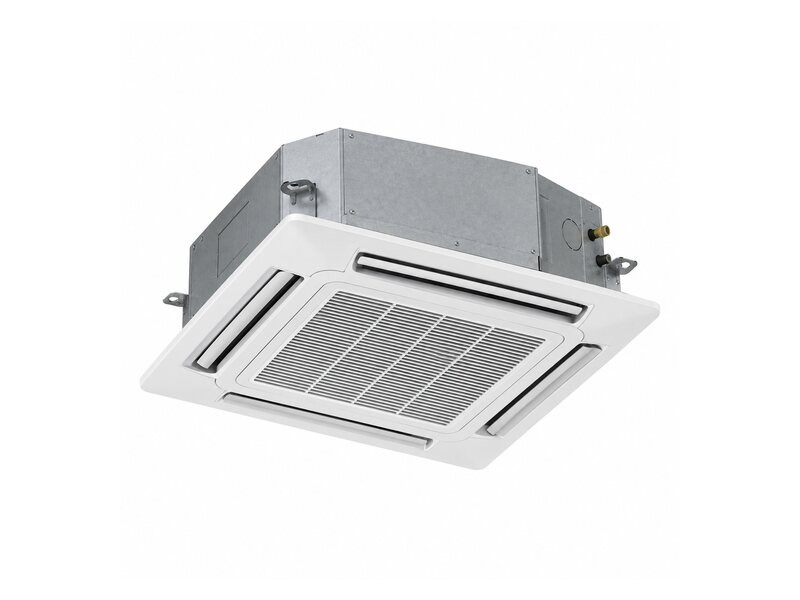

Компактные модели серии MKD подходят для помещений с ограниченным межпотолочным пространством и стандартной потолочной сеткой. Четырехпоточные фанкойлы MKA распределяют воздух по нескольким направлениям и применяются в офисах, магазинах, ресторанах, гостиницах и других коммерческих объектах. Однопоточные модели MKC используются там, где воздушный поток необходимо направить преимущественно в одну сторону. При подборе учитываются тепловая нагрузка, расход воздуха, высота потолка, параметры воды и требования к уровню шума.

Корпус фанкойла должен быть установлен строго горизонтально. Конденсатная линия прокладывается с необходимым уклоном, а водяные трубопроводы и соединения защищаются теплоизоляцией. Ошибки при устройстве дренажа могут привести к протечкам, а недостаточная изоляция — к образованию конденсата за потолком. Клапаны, термостат и электрическое подключение подбираются по технической схеме конкретной модели. Для обслуживания фильтра, дренажа и электрической части необходимо оставить доступ.

Другие варианты внутренних блоков представлены в разделе фанкойлов. Оборудование для центральных климатических установок можно посмотреть в категории систем охлаждения и вентиляции. Окончательный выбор модели выполняется по расчетной холодопроизводительности, теплопроизводительности, параметрам воды и условиям монтажа.
